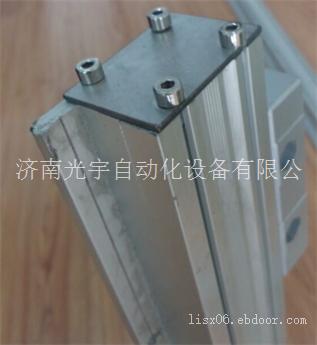

济南光宇磁栅尺专用铝合金全封闭安装导轨

1．磁栅尺应粘贴在铝合金导轨上
2．导轨用螺栓固定在机床导轨的非接触面上。两条导轨应保证平行度。
3．导轨是侧面安装，这样可以减少切削及杂物在磁尺上附着的机会。
4．导轨安装合格后，就可进行磁栅尺的粘帖了。
5．把磁栅尺盘开，平摊在长条台子上，（带双面胶的一面朝下）用回丝蘸丙酮清洁上表面两次，待丙酮挥发后，就可在上面贴保护钢带了。
6．贴钢带时，钢带两头都要伸出磁尺一段，两边对齐。三人操作较好，一人对位置，一人扯双面胶，保护纸带边贴边扯，一个用手压紧钢带。贴完后，两端长出的保护钢带的双面胶要不受污染，并用拆下的保护尺带重新贴上去。
7．贴了保护钢带的磁栅尺，不要再卷起来了，把它放进磁尺等长的铝合金型材中，再运至机器旁。
8．用回丝或纱布蘸丙酮清洁导轨两次。用上面的方法，把磁栅尺粘贴到导轨上。这次可以增加两人手持铝合金型材托住磁栅尺，摆正位置，靠近导轨。粘贴时用导轨导槽定位。
9．导轨及磁栅尺应比磁头的极限位置长100mm 左右，磁尺的两端应加强固定。
10.磁栅尺系统应在可随拖板行走而伸缩的保护罩中。
